Raupenabzug

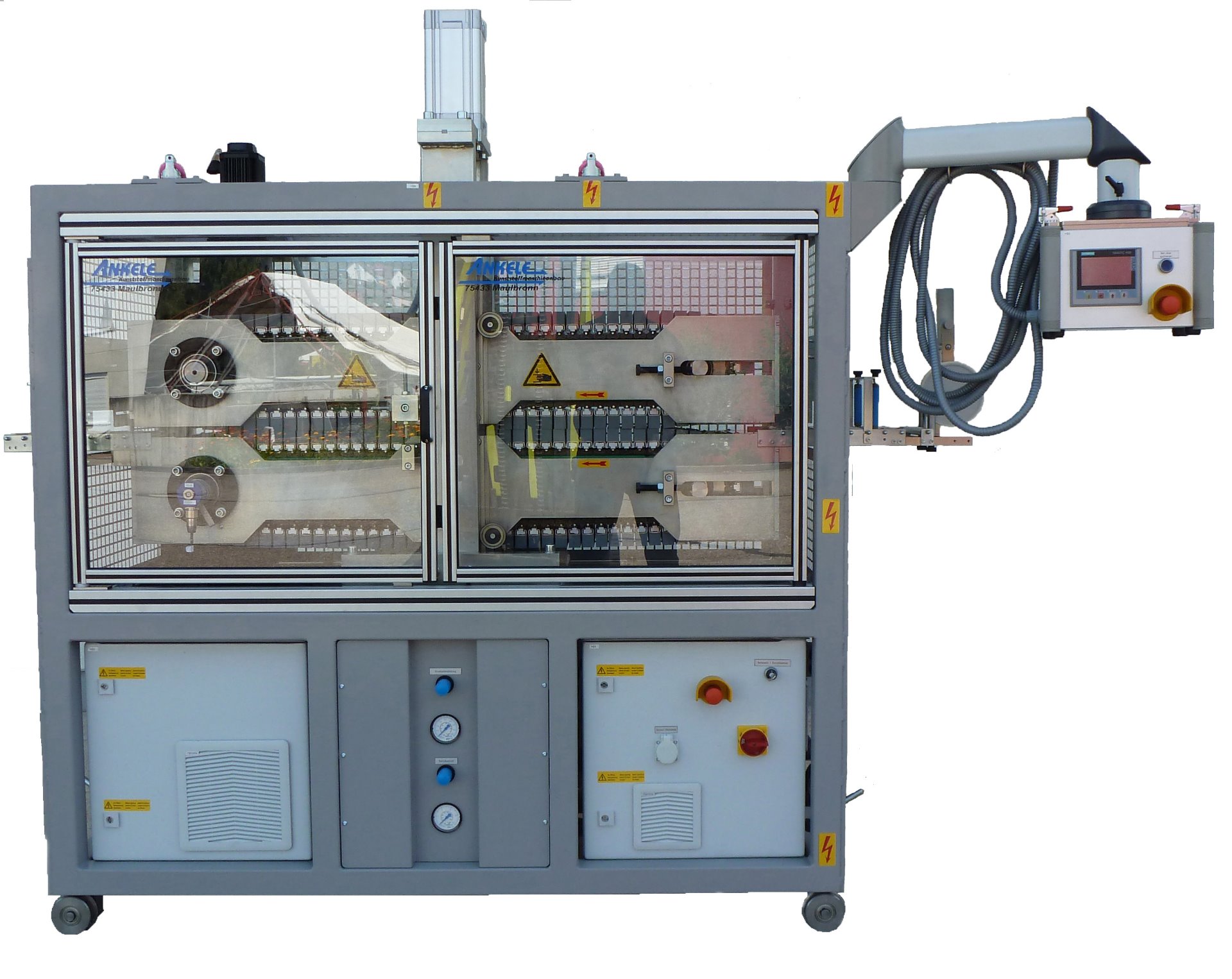

Ankele - Raupenabzüge mit Druckunterstützung „AIR-LIFT“

Abzugsmaschinen / Einheiten in den nachstehenden Größen zum Abziehen von großen schweren Profilen, Rohren oder bei der Herstellung von CFK - Produkten

Maschinentyp	RAp 1000	RAp 1500	RAp 2000
Kontaktlänge	1.000 mm	1.500 mm	2.000 mm
Bandbreite	100/150/200mm	150/200/300mm	150/200/300mm
Abzugskraft bis max.	30.000 N	40.000 N	50.000 N

Technische Daten:

Antriebstechnik	digitale AC-Antriebstechnik über Asynchron-Servomotor gekoppelt mit Kegel oder Schnecken-Stirnradgetriebe
Antriebsregelung	Umrichter (Servo) mit Geber
Abzugsgeschwindigkeiten	0,01 m/min - 15 m/min bzw. Kundenwusch
Regelung und Steuerung	digital über Ankele-Siemens SPS oder Analog
Bedienung - Einstellung	7" od. 11" Siemens Touch Panel
Raupenverstellung oben	pneumatisch über Druckluft "Air-Lift"
Raupenverstellung unten	mechanisch über Handrad

Details:

- obere Raupe mit automatischen pneum. Druckausgleich "Air Lift" als Druckunterstützung bzw. Gewichtsausgleich

- feinfühlige, manuelle Einstellung für Produktschonenenden Anpressdruck mittels moderner Ventiltechnik

- leicht austauschbare Abzugsstollen durch Stollen-Schnellwechselsystem

- Siemens S7 Maschinen und Anlagensteuerung mit 7" Touch Bildschirm

- schwenkbares Bedienterminal

- externe Sollwertvorgabe

- Maschinenfüße oder Rollen/Schienensystem

- Integrierte Längen Erfassungs- und Auswerte-System

Optionen:

- Sonder-Abzugsstollen
- größerer Touch Bildschirm 11"
- Schlüsselschalter für Einrichtbetrieb
- verstellbarer mechanischer Anschlag
- Stollenkühlung
- direkte Abzugskraftmessung über Kraftmessdosen
- Drehgeber in verschiedenen Ausführungen - Schienen - Rollensysteme zum axialen Verfahren der kpl. Maschine
