Kühl- und Kalibriersysteme

In Ergänzung unseres Maschinenprogramms konstruieren und
fertigen wir kundenbezogene anschlussfertige Kühl- und Kalibriersysteme.

Unser Fertigungsprogramm umfasst:

  • Kühlwannen oder Tanks, Kurzbezeichnung "KW" geeignet zum Abkühlen von Einzel oder Mehrfachsträngen,  Weichprofilen ohne zus. Formgebung
  • Vakuum-Kalibriertische oder Wannen, Kurzbezeichnung "VKT" oder "VKW" geeignet zum Abkühlen von Profilen, Schläuchen etc.- mit direkter oder indirekter  Formgebung durch Vakuum
  • Vakuum-Kalibrierbäder Kurzbezeichnung "VKB" Kühl-Kalibriertanks mit Sprüheinrichtung zum Abkühlen von Profilen, Schläuchen und Rohre mit direkter Formgebung durch Vakuum
Kühl- und Sprühbäder
ATBA
Vakuum- Kühlwannen und Tische
Vakuum-Kalibrierbäder-Sprühtanks

Ankele - Kühl- und Sprühbäder bis 6000mm

Standard

  • feststehendes oder fahrbares Grundgestell aus geschweißten und lackierten Profilrohren oder Aluminium-Profilen
  • offenes Kühlwannenprinzip
  • zentrale Wasserverteilung
  • zentraler Ablauf, drucklos direkt oder über zus. Ablaufrinne

Optionen

  • mechanische Höhen-, Quer- und Längsverstellung der Wanne mit Kurbeltrieb
  • Sprüheinrichtungen
  • Abblaskammern und Vorrichtungen
  • Profil-Niederhalter
  • Verkleidungsbleche und Abdeckungen etc.
  • zus. motorische Längsverstellung über Schienen am Hallenboden
  • autarke Systeme mit Kühlwassertank mit Pumpe und Filter
KW2000-200-200
KW4000-200-200-0-Plain
Kühlwanne Länge 2000mm


Kühl-Sprühwanne mit integriertem Transportbandabzug Typ: atba

Die Kühl-Sprühwanne mit integriertem Transportbandabzug dient zum Abkühlen von extrudierten Gummi oder Weichprofilen und/oder  glatt bzw. Wellrohrschläuchen bis zu einem Ø von 100mm.

Auf einem fahrbaren und mit einer Wannen Quer- und Höhenverstellung versehenen Grundgestell ist eine mit Plexiglasscheiben geschlossene Wanne montiert. In der Wanne integriert befindet sich ein angetriebenes gelochtes Transportband aus Cr-Kautschuk. Der regelbare Antrieb des Bandes ist nach außen gelagert angebracht.

Die über dem Band angeordneten Sprühdüsen sprühen eine dosierbare Menge Kühlwasser direkt auf das Band. Durch vor und in der Wanne angebaute Profilführungen wird das Produkt exakt durch die Kühlstrecke geführt. Die zentrale Wasserverteilung kann entweder vom kundenseitigen Kühlwassersystem direkt beaufschlagt werden, oder wie im Beispiel auch autark über einen eigens eingebauten Kühl-Brauchwassertank und einer Druckpumpe erfolgen.

Die Ansteuerung und Regelung des eingebauten Abzugs und der Pumpe erfolgt über das an einem Schwenkarm angebrachte drehbare Bedientableau.

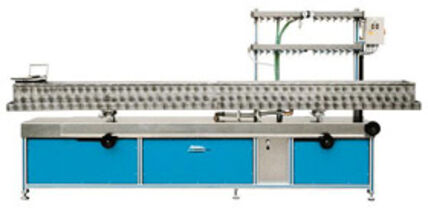

Ankele - Vakuum-Kalibriertische und Wannen bis 6000mm

Standard

  • Höhenverstellbares Grundgestell aus geschweißten Stahlrohren oder Aluminium-Profilen
  • mechanische Höhen-, Quer- und Längsverstellung der Wanne mit Kurbeltrieb
  • einer zentralen Wasserauffangrinne mit eingelassener Halterung zur Aufnahme der Naß Trockenkalibrierungen und/oder der Kalibrier-Kühlwannen
  • einer oder bis zu max. 3 Stück im Gestell untergebrachten Flüssigkeitsring-Vakuumpumpen mit AC-Antrieb
  • zentrale Vakuumverteil-Station mit vorgeschalteten Standard Vakuumpumpen (ohne Druck-Regelung)
  • zentrale Wasserverteil-Station
  • einem im Gestell integrierten Wasser-/Luft-Auffang- Abscheidebecken mit zentralem Wasserablauf
  • sämtlichen für den Betrieb notwendigen Armaturen

Optionen

  • automatische Vakuumpumpen mit Druck- Drehzahlregelung in verschiednenen Leistungsgrößen
  • kundenbezogene Aufspannvorrichtungen
  • kombinierte Kalibrierwannen mit Tanks etc. für den Einsatz von Profile , Hülsen- oder Scheibenkalibriereinrichtungen
  • Aufnahmen für Kalibrierwerkzeuge und Absaugungen
  • Sprüheinrichtungen
  • zus. Druckpumpe für Kühlwasserversorgung
  • zus. Saug-Druckpumpe im Kühlwasserrücklauf (Niveauausgleich)
  • Abblaskammern und Vorrichtungen
  • Profil-Niederhalter
  • Durchfluss-Mengenregler
  • drehbarer Bedienschrank mit Schwenkarm
  • zus. motorische Längsverstellung über Schienen am Hallenboden
  • Medizinausführung

ANKELE => Vakuum Kalibriertische und Wannen

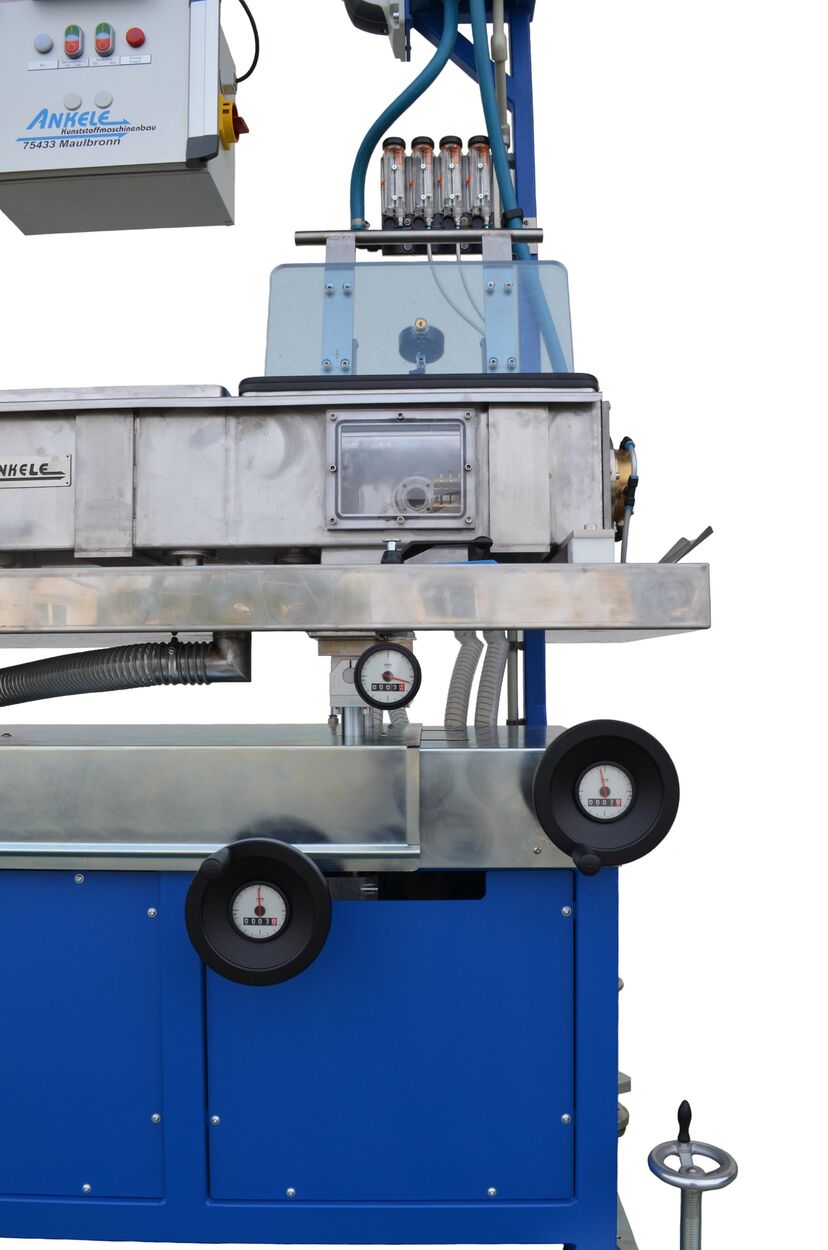

Quer-Längs-Höhenverstellung Vakuum-Kalibrierwanne

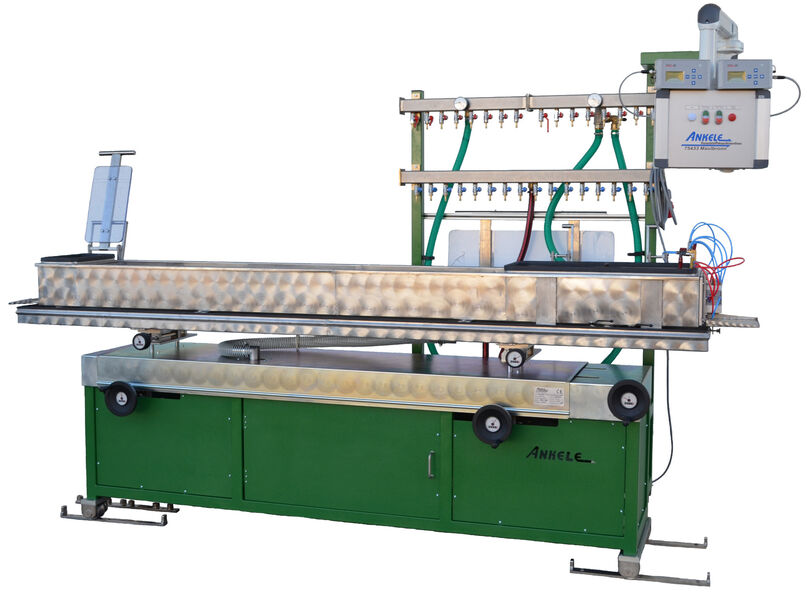

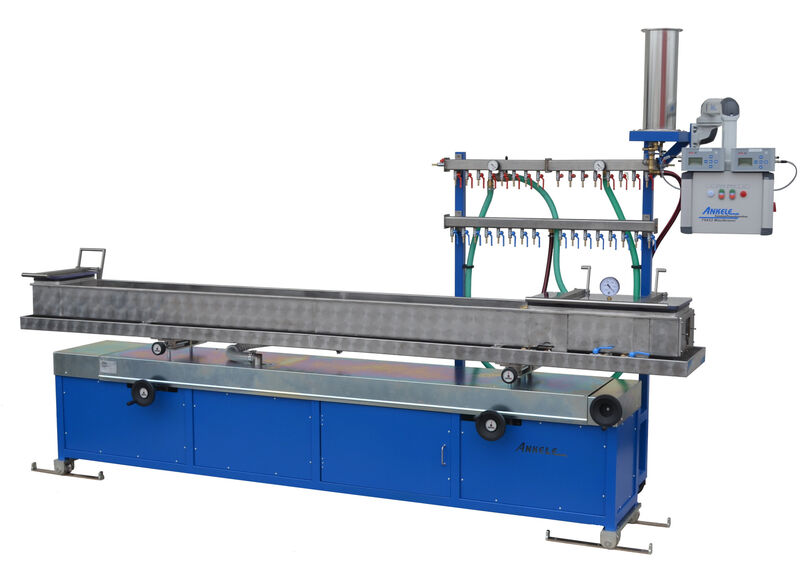

Vakuumkalibrierwanne VKT 1400


Ankele - Kühl und Sprühbäder bis 6000mm

Standard

  • höhenverstellbares, geschweißtes Grundgestell aus Stahlrohrprofilen
  • mechanische Höhen-, Quer- und Längsverstellung der Wanne mit Kurbeltrieb
  • einer oder bis zu max. 3 Stück im Gestell untergebrachten Flüssigkeitsring-Vakuumpumpen mit AC-Antrieb einer erhöhten Saugleistung und Flüssigkeitsförderung
  • manuelle Vakuumregulierventile für Kalibriertanks
  • ein Mehrkammer-Sprühtank für Vakuum + Sprüh
  • Sprüheinrichtungen mit Einzel-Regulierung und Präzision Kegelsprühdüsen
  • Plexiglasdeckel für alle Kammern mit analoger Vakuumanzeige
  • Aufnahmen für Kalibierwerkzeuge und Absaugungen
  • einem im Gestell integrierten Wasser-/Luft-Auffang-Abscheidebecken mit zentralem Wasserablauf
  • drehbarer Bedienschrank mit Schwenkarm
  • sämtlichen für den Betrieb notwendigen Armaturen, Anschlüsse und Einrichtungen

Optionen:

  • automatische Vakuumpumpen mit Druck- Drehzahlregelung in verschiednenen Leistungsgrößen
  • kundenbezogene Kaliber-Aufnahmen für Hülsen und/oder Scheibenkaliber
  • zus. Druckpumpe für Kühlwasserversorgung
  • Sprüheinrichungen mit Hochleistungs Sprühkühung 2 oder 4 Fach
  • zus. Saug-Druckpumpe im Kühlwasserrücklauf (Niveauausgleich)
  • Abblaskammern und Vorrichtungen
  • Profil-Niederhalter
  • Durchflussmengenregler
  • Wassertank mit Ausrüstung "statische Wassersäule" zur Rohrfertigung
  • zus. motorische Längsverstellung über Schienen am Hallenboden
  • Medizinausführung
